Komercialni toplotni izmenjevalec, ustvarjen v laboratoriju za delo v resničnem svetu.

Tradicionalni sistemi za rekuperacijo toplote niso zasnovani za obvladovanje umazanega zraka, ki ga obdelujejo. Vrnili smo se k risalni plošči in razvili komercialni toplotni izmenjevalnik, ki lahko ...

DexThermic je toplotni izmenjevalnik umazanega zraka (DAHX)® z edinstveno zasnovo, razvit iz nič z uporabo najsodobnejših tehnik računalniškega modeliranja, analitičnih metod, eksperimentalne validacije in inženirskih proizvodnih tehnik.

Izziv, poglobljen, znanstveni postopek za izdelavo enostavnega komercialnega toplotnega izmenjevalnika, ki čisto preprosto, dela tako trdo kot ti.
Ustvarjen za vgradnjo v sisteme kontaminiranega odvodnega zraka, DexThermic rekuperira odpadno toploto iz procesov, kjer se običajne metode rekuperacije toplote pokvarijo in so nagnjene k odpovedi.

S preoblikovanjem zasnove tradicionalnega komercialnega toplotnega izmenjevalnika z rebri in cevi se je rodila plošča tekočih rebrov (FFP).

Razvito, optimizirano in potrjeno s strogimi raziskovalnimi in razvojnimi potmi za ustvarjanje najbolj praktične in učinkovite zasnove.

Zasnovan tako, da se nahaja v sistemu za odsesavanje onesnaženega zraka, plošča z rebri tekočine poenostavlja toplotno pot med zrakom in tekočino za rekuperacijo toplote, hkrati pa ohranja visoke stopnje rekuperacije toplote in zmanjšuje fizične ovire v zračnem toku.
DexThermic je mogoče konfigurirati za integracijo z Sistem DexTherm za maksimalne rezultate.

Lastnosti

Zelo
Rafinirano

Šest let v razvoju. Izdelek obsežnega raziskovalnega projekta UKRI.

Modularno
oblikovanje

Lahko se kombinira v različne konfiguracije, ki ustrezajo vašim potrebam.

Natančnost
izdelano

Naša brezkompromisna zavezanost kakovosti zagotavlja dolgo življenjsko dobo in zanesljivost.

Raziščite nekaj komponent DexThermic spodaj:

SPREDAJ
NAZAJ
1
Glavni del
  • Modularno zasnovo je mogoče kombinirati v več konfiguracijah, da ustrezajo zahtevam lokacije
  • Prilagodljive možnosti montaže - podprta na steno ali strop
  • Vgrajeni odtok omogoča, da se odpadki iz pranja med čiščenjem odvajajo v maščobni lovilec restavracije
  • Izbirna izolacija, ki ustreza zahtevam lokacije
2
kaseta
  • Enota se lahko popolnoma zaklene - dostop samo za ustrezno osebje
  • Enostavno čiščenje in servisiranje - zasnovano za udoben dostop do jedra za izmenjavo toplote
  • Vgrajeni odtok za kondenzat in onesnaževalce - odpadki iz pranja iz čiščenja lahko odtečejo v maščobni lovilec restavracije
  • Izbirna izolacija, ki ustreza zahtevam lokacije
3
Drsniki za kasetne predale
  • Visoko zmogljivi drsniki za daljšo življenjsko dobo, ki se nahajajo zunaj zračnega toka in območij kontaminacije
4
Edinstveno jedro s toplotno izmenjevalno ploščo
  • Particle Vector Control Technology™ – površine za rekuperacijo so odporne proti onesnaženju in optimizirajo rekuperacijo toplote
  • Zasnova z nizkim padcem zračnega tlaka omogoča nižje zahteve glede specifične moči ventilatorja (SPF).
  • Zasnova Fluid Fin-Panel (FFP) poenostavlja toplotno pot in minimizira fizične ovire v zračnem toku ter zmanjšuje fizične ovire, ki povzročajo umazanijo in blokade
  • Primerljiva zmogljivost - zasnova jedra uporablja daljši kanal pretoka zraka v primerjavi s toplotnimi izmenjevalniki z rebri in tuljavi, kar omogoča prostor za učinkovito delovanje tehnologije jedra FFP
  • Zasnova s hitrim dostopom za servis in čiščenje na kraju samem
5
Priključki za tekočino UniFlow
  • Zelo nastavljiv sistem za ravnanje s tekočino - enota je lahko levo ali desno roko, da ustreza zahtevam lokacije
6
Vgrajen odtok za kondenzacijo in onesnaževalce

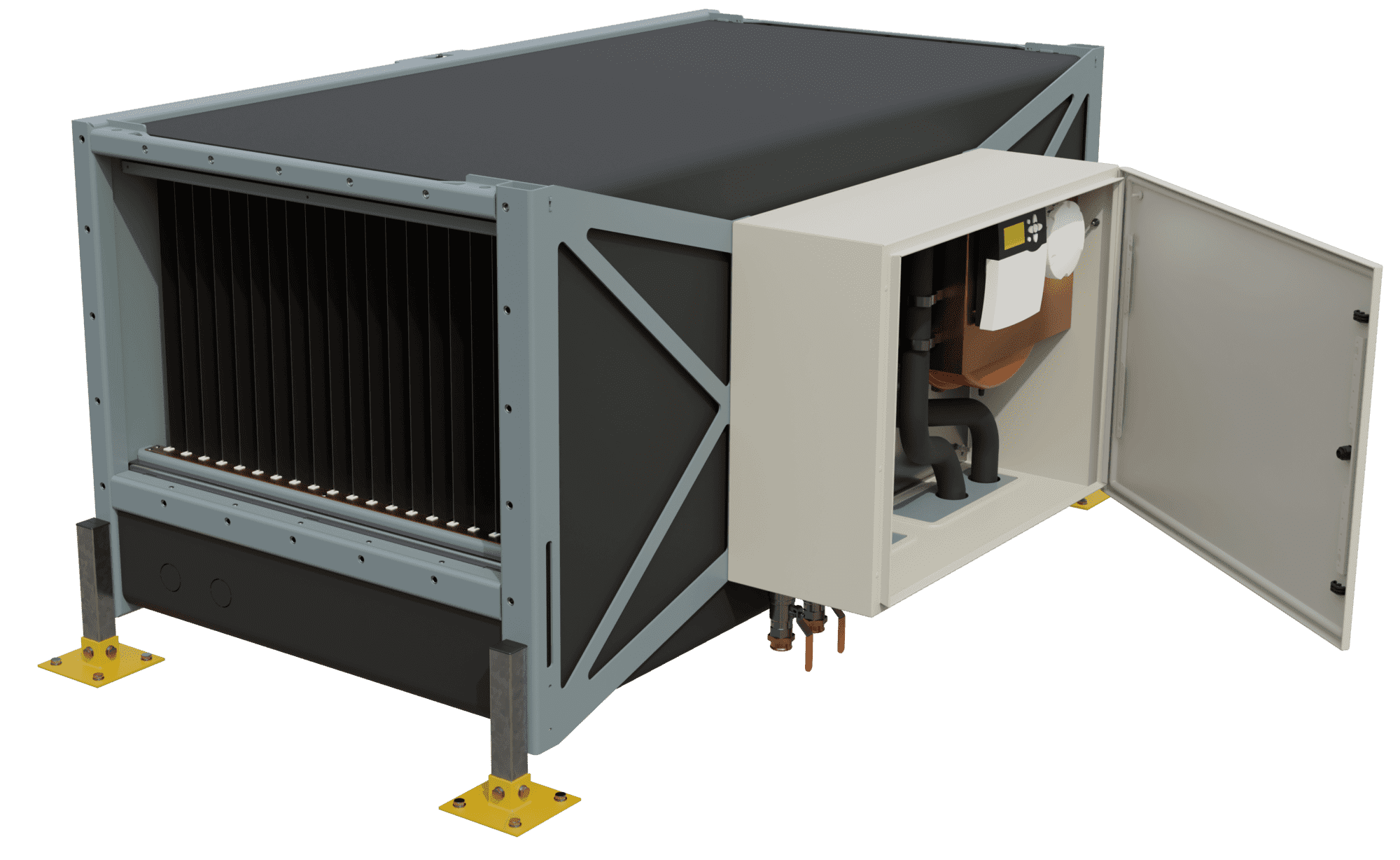

1
Kontrolna škatla
  • Prilagodljive možnosti montaže - ima možnost namestitve na glavno ohišje ali lokacijo po meri
  • Contained Control - čedna rešitev za namestitev vseh krmilnih in podatkovnih V/I komponent
2
Priključki za tekočino glavne enote
  • Priključki vodnega sistema – združljiva s toplotno črpalko in Runaround Coil
3
Možnost montaže na strop s standardnimi komponentami
4
Možnost montaže na tla s standardnimi komponentami

Kako DexThermic deluje?

Tube Coil Heat Exchanger
The design of a Tube Coil Heat Exchanger transfers heat between the air and fluid via the wall of the tubes. The fluid flows through a series of tubes, while the air passes over the tubes, transferring heat energy to the fluid.
Advantages:
This design has a simple thermal resistance pathway, where the resistance is determined by the tube material’s thermal conductivity, the thickness of the tube wall, and the heat transfer coefficient between the fluid inside the tubes and the surrounding air. This offers several advantages, including simplicity, ease of manufacture and cost- effectiveness.
Disadvantages:
Using a simple flow regime with non-turbulent flows has several disadvantages. One of which is that it results in low heat transfer coefficients for both air and fluid flows. To compensate for this, more tubes can be added, and flow rates can be increased, but this can lead to reduced fouling resistance, increased pressure drop, and increased specific fan power requirements.
Click Here
Finned Tube Coil Heat Exchanger
The Finned Tube Coil Heat Exchanger was initially created to enhance the performance of the Tube Coil Heat Exchanger through the introduction of extended surfaces (Fins). As a result, this design employs a more intricate thermal resistance network.
Advantages:
The presence of extended surfaces (fins) increases the heat transfer area and alters the air flow patterns, resulting in a more complex thermal resistance pathway. More complex external flow regimes create turbulence and higher heat transfer coefficients for the air flow pathway. This, combined with the increased surface area, results in improved thermal performance and a reduction in overall tube lengths and fluid pressure drop.
Disadvantages:
The increased surface area and complexity of the thermal resistance pathway in a heat exchanger result in a higher potential for fouling, air side pressure drop, and increased specific fan power requirements.
Click Here
Fluid Fin Panel Array
Our innovative solution combines the best of Tube Coil and Fin Tube Coil designs to deliver an application-specific product that actively resists fouling.
Advantages:
The system facilitates efficient heat exchange between air and fluid by utilising a simple thermal resistance pathway, which enhances high heat transfer coefficients between the fluid enclosed within the Fin-Panels and the surrounding air. The fluid and air circulate through a complicated network of internal and external passages, consistently altering direction and generating turbulence. This design improves fouling resistance, reduces pressure drop, and lowers specific fan power requirements.
Disadvantages:
For Dext, the disadvantage of this design was that it required us to go back to the drawing board and carry out extensive, in-depth research & development, testing, and validation; requiring significant investment and several years of hard work. The result was exceptional though, thanks to Dext’s determination and the support of a UKRI research projecti.

This new Fin-Panel technology has the potential to revolutionize the field.

Click Here
Previous slide
Next slide
Običajni komercialni toplotni izmenjevalnik se sčasoma zamaši in odpove. Da bi rešil to težavo, se je Dext vrnil na risalno desko in nazaj na univerzo. Najsodobnejši niz Fluid Fin-Panel (FFP) je produkt kritičnega razmišljanja, znanstvene metode, validacije in obsežnega testiranja.

Prenovili smo toplotni izmenjevalec rebra in cevi, tako da smo odstranili cevi in omogočili rebrom, da prenašajo tekočino za prenos toplote. Pri tradicionalnih sistemih plavuti in cevi se delci, ki prehajajo skozi sistem, sčasoma upočasnijo in zamašijo. Niz FFP to obravnava z zmanjšanjem poti odpornosti na delce na zračni strani in uvedbo tehnično naprednih površin za prenos toplote na strani zraka in tekočine.

Nekatere prednosti namestitve komercialnega toplotnega izmenjevalnika DexThermic DAHX:
  • Zasnovan za naknadno vgradnjo v obstoječe odsesovalne sisteme z minimalnim vplivom na specifične zahteve po moči ventilatorja
  • Zasnova z nizkim padcem zračnega tlaka s povečanim razmerjem prehoda zraka, ki zmanjšuje fizične ovire v zračnem toku; zmanjšanje fizičnih ovir, ki povzročajo umazanijo in blokade
  • Zasnova uporablja daljši kanal pretoka zraka kot tradicionalni toplotni izmenjevalci z rebri in tuljavi, kar daje prostor za učinkovito delovanje osnovne tehnologije
  • Prenos toplote je stimuliran z ustvarjanjem kompleksnih turbulentnih režimov pretoka – zunanjih in notranjih na obnovitveni površini – kar ima za posledico optimiziran prenos toplote in odpornost proti onesnaženju (Particle Vector Control Technology™)
  • Umazanijo odbija zračna blazina, da spodbudi trdne delce stran od površine plošč za rekuperacijo.
